リモコン送信機セットアップ方法
汎用2chリモコン・リレーアタック防止リモコンの場合

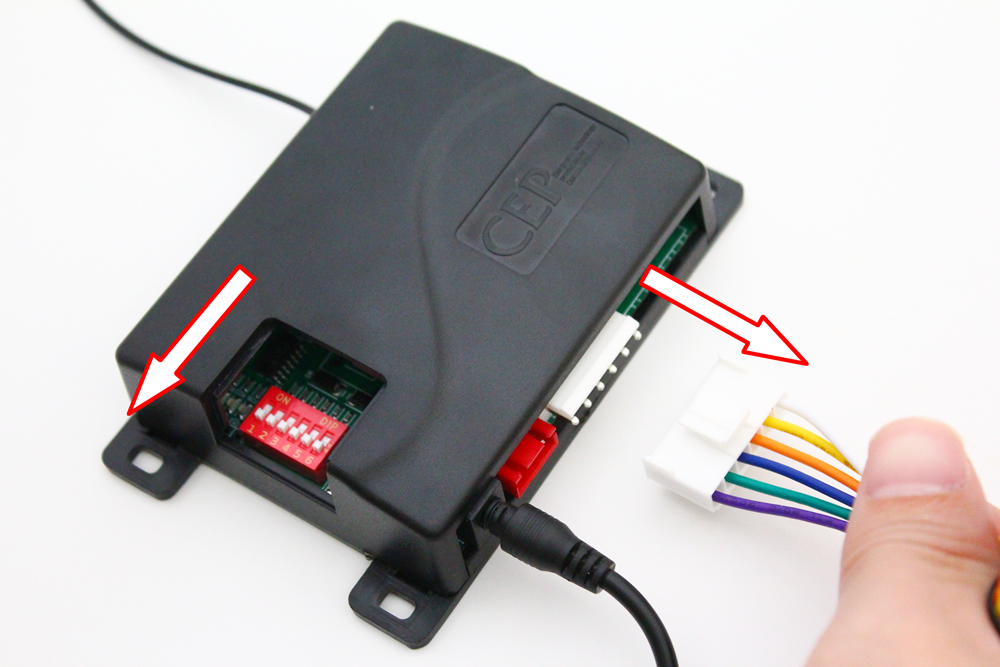

1.設定の準備1
[拡大表示]
受信機裏のネジを外し、ケースを開けて基板を取り出します。

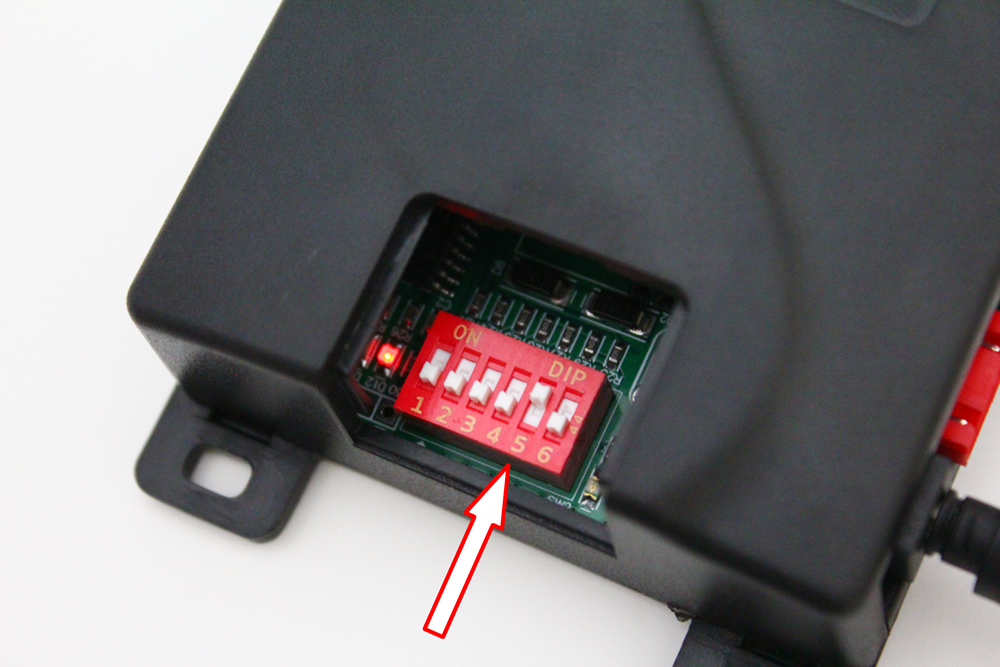

2.設定の準備2
[拡大表示]
※電源は挿したまま作業してください。
1.矢印の位置にある2本のピンをドライバーやピンセットでショートしてください。
2.ショートするとLEDが点滅します。
3.LEDが点滅すれば、ショートしている部分を離してください。
LEDが点灯します。

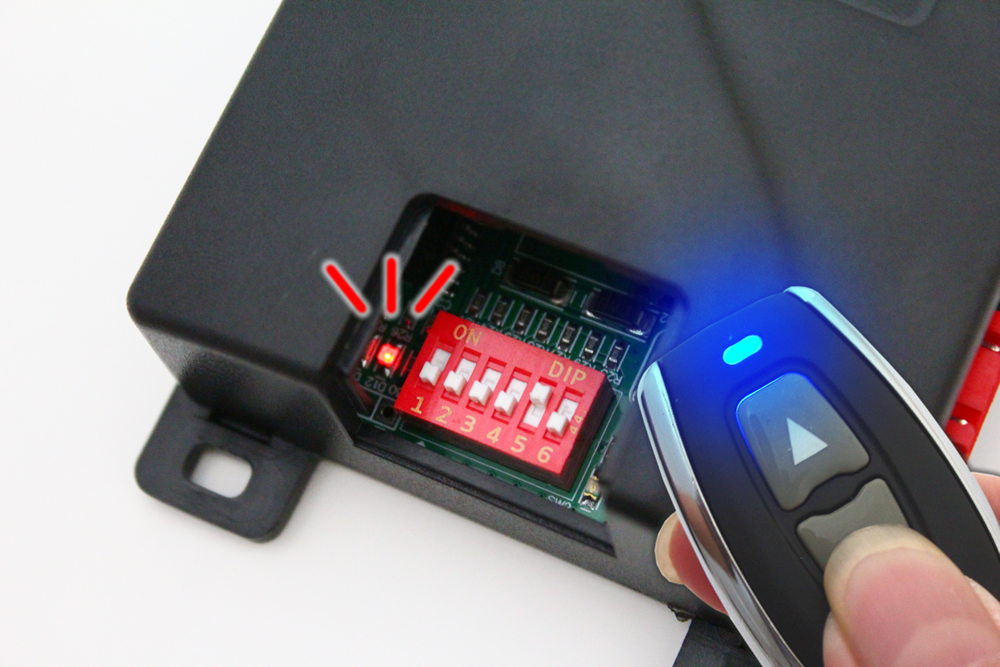

3.設定作業
[拡大表示]
設定方法
※電源は挿したまま作業してください。
1.LEDが点灯している状態で、設定したいリモコンの
いずれかのボタンを1回
押します。
2.ボタンを押すとLEDが点滅します。
3. 残りのリモコンも続けて操作します。
3.10秒程でLEDが消灯し、設定が完了します。
※1つの受信機に合計6個まで登録可能です。
汎用4chリモコンの場合

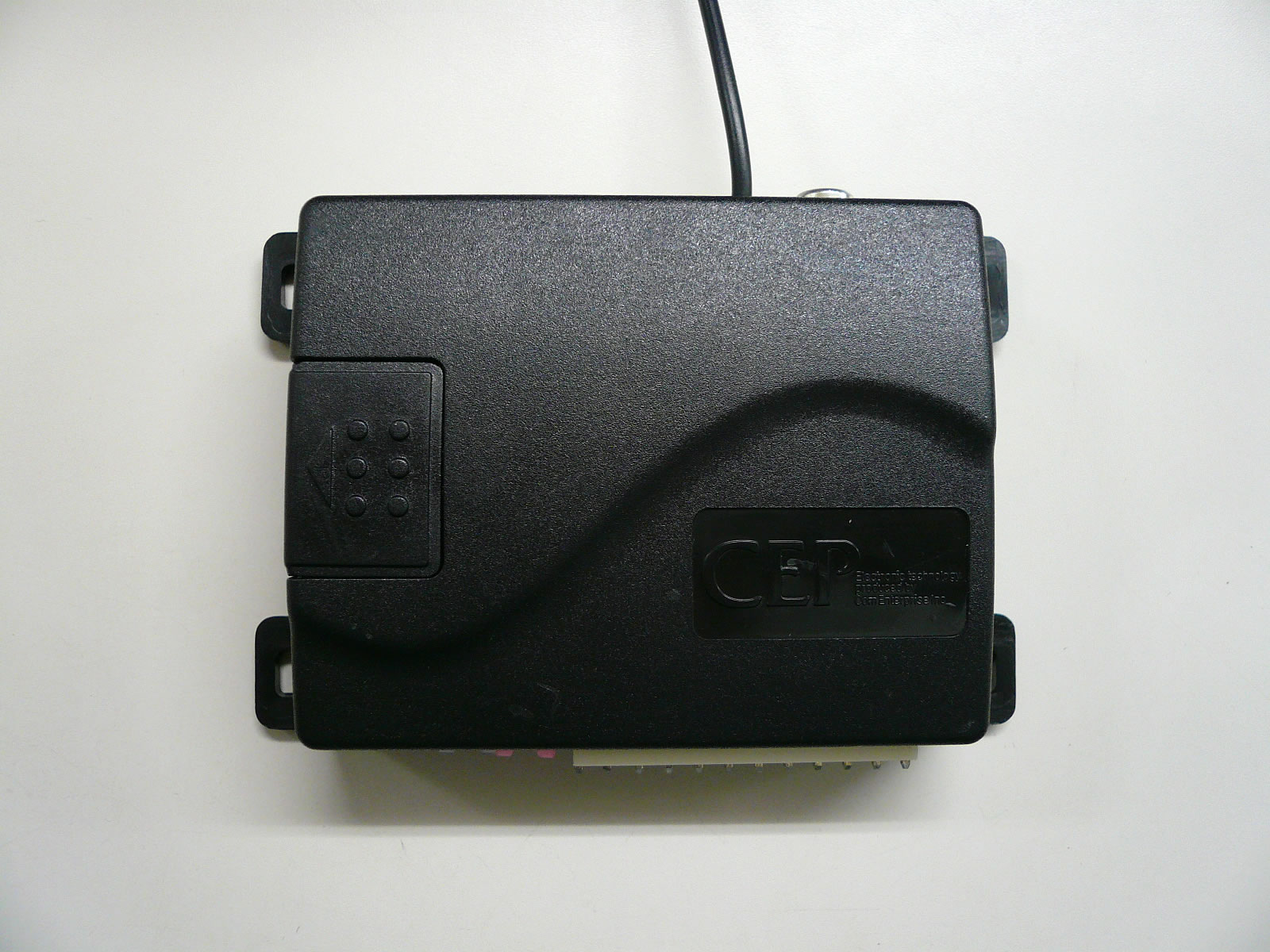

1.設定の準備1
[拡大表示]
受信機のケースを外します。
4箇所のツメを精密のマイナスドライバーを写真のように入れ開けます。
2.設定の準備2
[拡大表示]
1.ジャンパーピン(黒い樹脂)が片方の端子に挿さっています。その樹脂を外し、両方の端子にまたがるように挿します。
3.設定作業
[拡大表示]
設定方法
※ハーネスは挿したまま作業してください。
1.ジャンパーピンを
JP1にセット
し、
基板LEDが一回点滅
します。
(スピーカーマークのリレーが一回カチッと音がします)
2.リモコンのボタンを1回押す。
基板LEDが二回点灯します。
(スピーカーマークのリレーが二回カチッと音がします)
(通常リモコン一つ押せば残りのリモコンも作動します。)
3.JP1のジャンパーピンを元通りにする(どちらか片方に差す)
4.ケースを元通りにし、リモコンが作動することを確認する。
汎用3chリモコンの場合
1.設定の準備1
[拡大表示]
10ピンコネクターの隣の黒いジャンパーピン(JP1)を外し、右隣のJP3にセットします。
2.設定作業
[拡大表示]
設定方法
※ハーネスは挿したまま作業してください。
1.設定したいリモコンの
いずれかのボタンを1回
押す。
残りのリモコンも同じように操作します。
2.JP3のジャンパーピンを外し、元通りの場所にセットする。
3.リモコンが作動することを確認する。
※1つの受信機に合計6個まで登録可能です。
