リモコン送信機セットアップ方法
�．后璽僉璽蹈奪�マン（Ver2.0〜)・マーベラス500（Ver3.0〜）の場合
セットアップ手順1
[拡大表示]
受信機底面のビスをドライバー等で外します。
セットアップ手順2
[拡大表示]

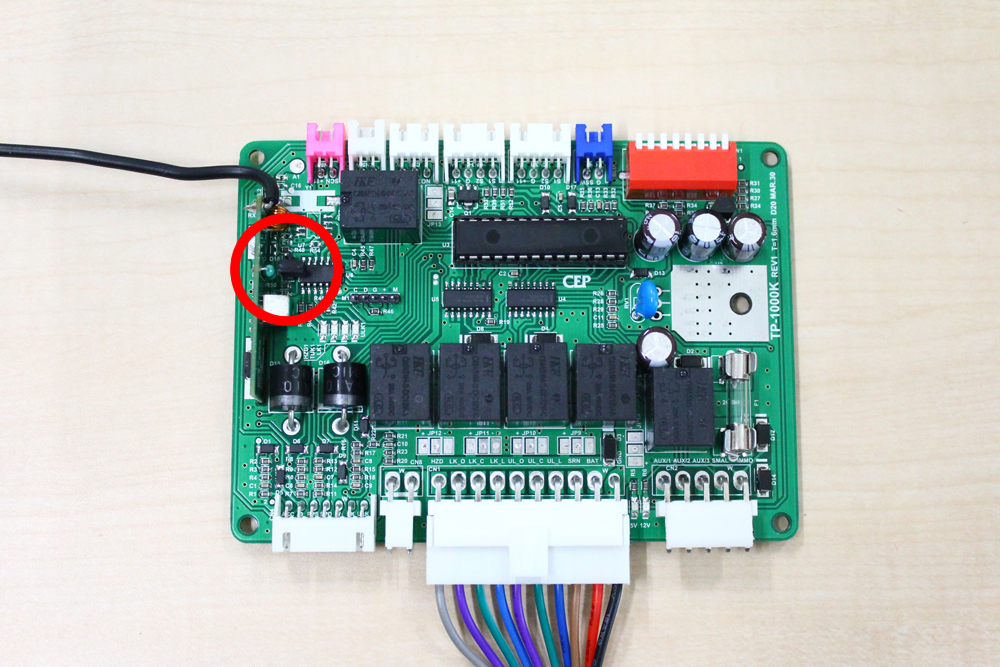

中の基板を取り出し、 CN１を接続します。
続いて、左の写真 丸印部分のジャンパーピンを確認します。
セットアップ手順3
[拡大表示]
左の写真は出荷時の状態です。
ジャンパーピンは片側にのみ黒い樹脂がささっています。
セットアップ手順4
[拡大表示
]
ジャンパーピンを図のようにセットし、ハザードランプが一回点灯するのを確認します。
セットアップ手順5
[拡大表示
]

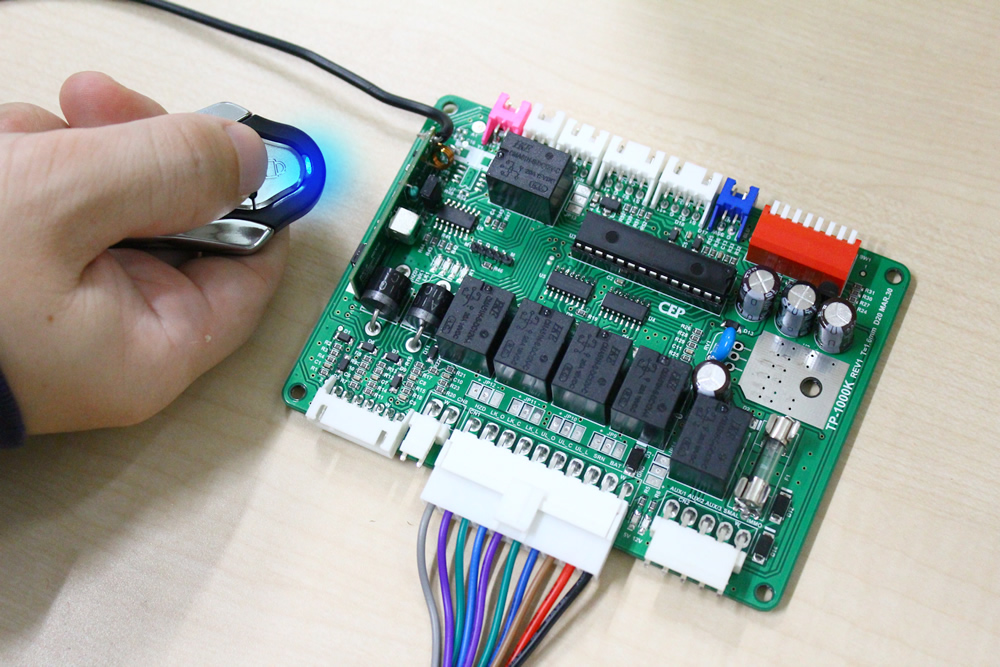

１．設定したいリモコンの
ロックボタンを１回
押す。
サイレンを接続している場合は、サウンドが１回鳴ります。
残りのリモコンも同じように操作します。
２．ジャンパーピンを出荷時の状態に戻します。
３．リモコンが作動することを確認します。
※1つの受信機に合計６個まで登録可能です。
�▲后璽僉璽蹈奪�マン（〜Ver1.6)・マーベラス500（〜Ver2.2）の場合
セットアップ手順1
[拡大表示]

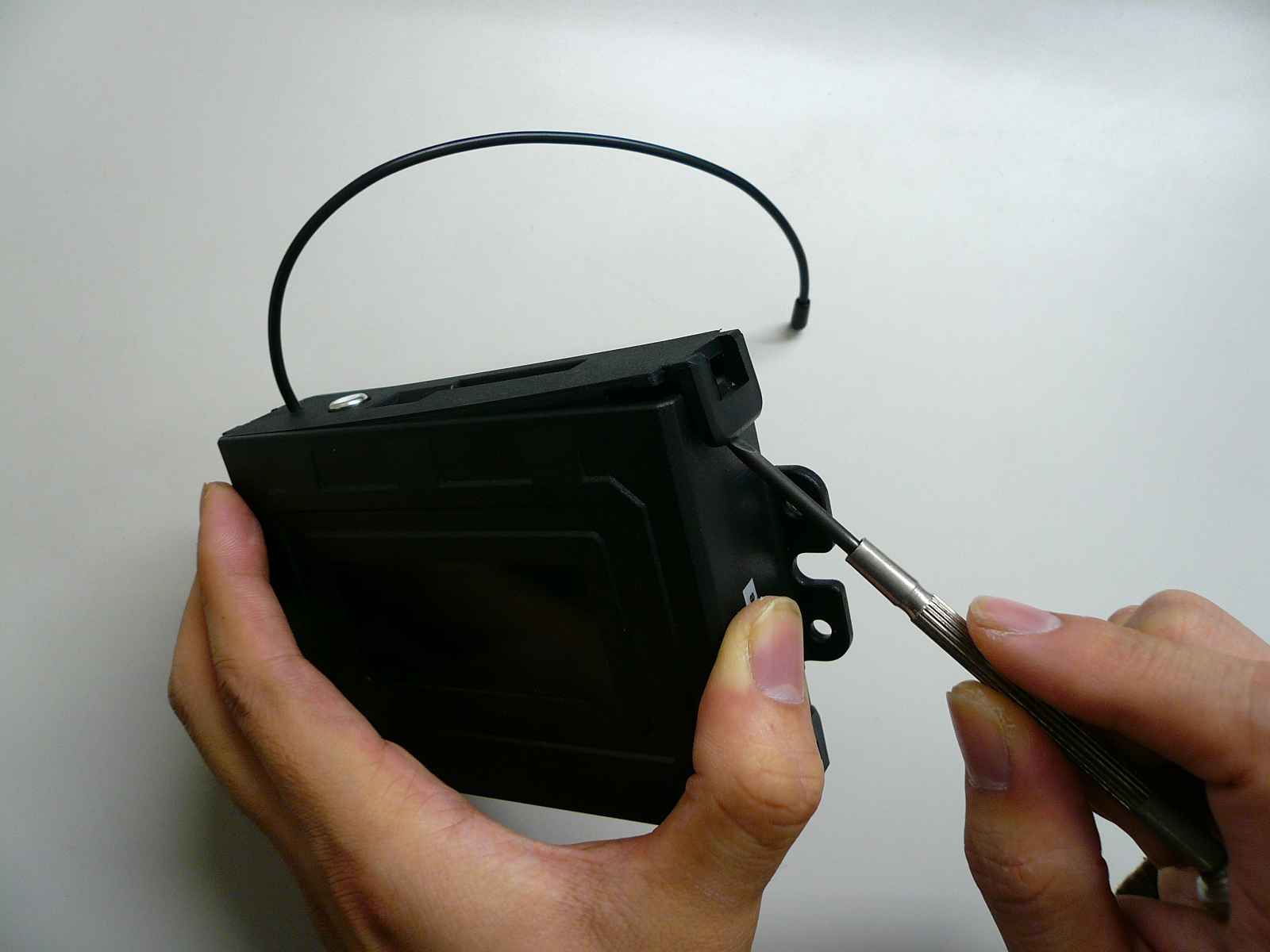

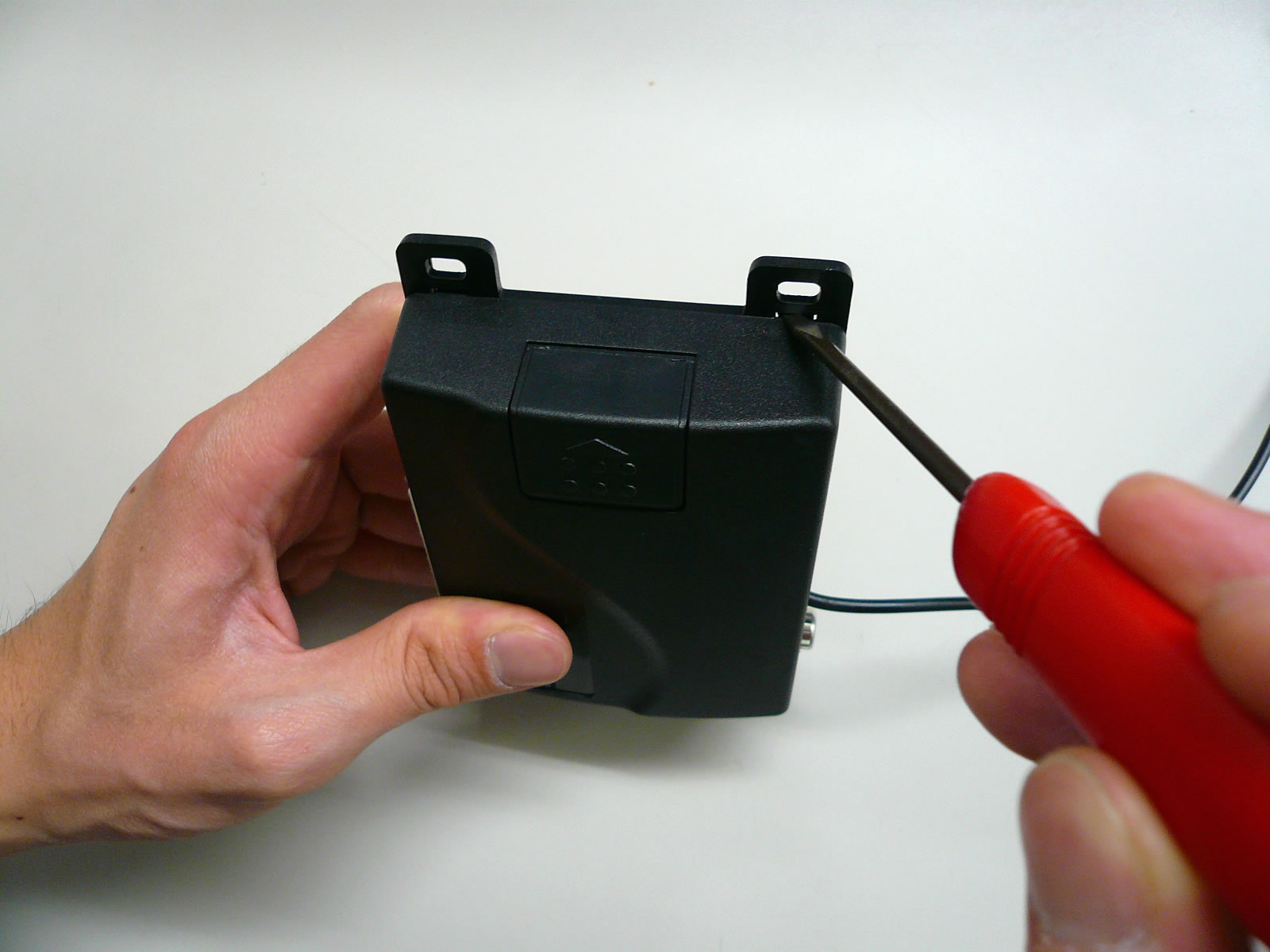

受信機のケースを外します。
側面の爪をマイナスドライバー等で外します。
セットアップ手順2
[拡大表示]
側面のカバーを外し、中の基板を押し出します。
セットアップ手順3
[拡大表示]
CN１を接続します。

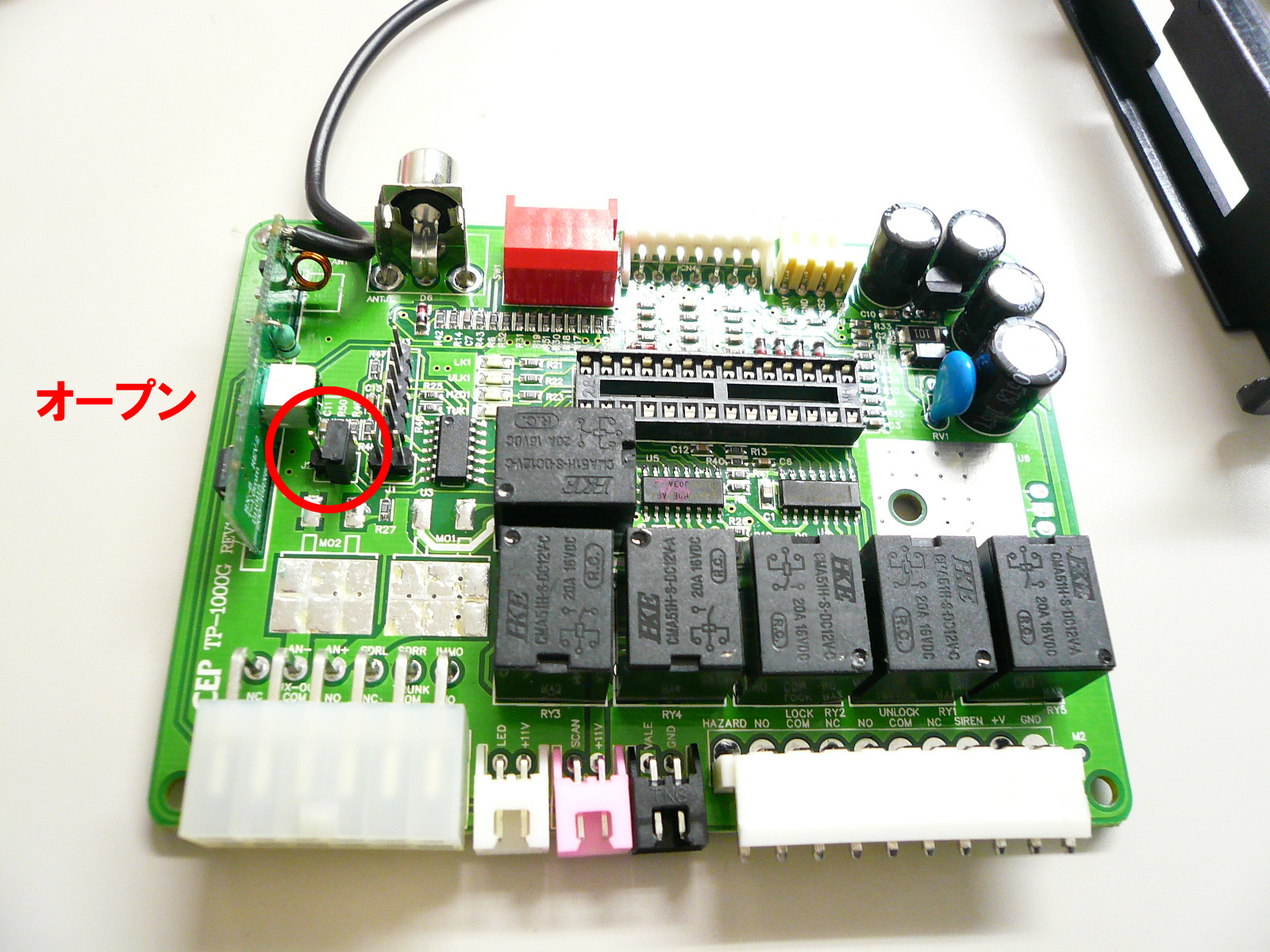

左の写真は出荷時の状態です。J２は片側にのみ黒い樹脂がささっています。
セットアップ手順4
[拡大表示]
１．J２を図のようにセットし、ハザードランプが一回点灯するのを確認する。
２．設定したいリモコンの
ロックボタンを１回
押す。
サイレンを接続している場合は、サウンドが１回鳴ります。
残りのリモコンも同じように操作します。
３．Ｊ２を出荷時の状態に戻します。
４．リモコンが作動することを確認します。
※1つの受信機に合計６個まで登録可能です。
