車種別適合・配線情報
※このページに掲載している車種は一例です。 基本的には、どんな車種にも取付可能です。
※24V車の場合でもオーディオ裏等から電源を取得する場合、
DCDCコンバーターによって12Vに変圧されている可能性がございます。
※24V車の場合でもオーディオ裏等から電源を取得する場合、
DCDCコンバーターによって12Vに変圧されている可能性がございます。
メーカー | 車 種 | 型式 | 年式 | 電圧 | 適合 | 配線情報 | 備考 |
トヨタ | アイシス | 10系 | 2004.9~ | 12V | ○ | トヨタ系 | |
アルファード・ ヴェルファイア |
20系 | 2008.5~ | 12V | ○ | トヨタ系 | ||
30系 | 2015.1~ | 12V | ○ | トヨタ系 | |||
シエンタ | 80系 | 2003.9~ | 12V | ○ | トヨタ系 | ||
170系 | 2015.7~ | 12V | ○ | トヨタ系 | |||
10系 | 2022.7~ | 12V | ○ | トヨタ系 | |||
コースター (日野 リエッセII) |
B40/50系 | 1992.12~ | 24V | ○ | B40/50系 コースター |
||
B60/70/80系 | 2017.1~ | 12V | ○ | B60/70/80系 コースター |
|||
コースターR (日野 リエッセ) |
RX4J | 1996.5~ | 24V | ○ | - | ||
ノア・ヴォクシー | 60系 | 2001.11~ | 12V | ○ | トヨタ系 | ||
70系 | 2007.6~ | 12V | ○ | トヨタ系 | |||
ノア・ヴォクシー・エスクァイア | 80系 | 2014.1~ | 12V | ○ | トヨタ系 | ||
ノア・ヴォクシー | 90系 | 2022.1~ | 12V | ○ | トヨタ系 | ||
ハイエース | 200系 | 2004.8~ | 12V | ○ | 200系ハイエース | ||
ニッサン | NV200バネット | M20系 | 2009.5~ | 12V | ○ | ニッサン系 | |
NV350キャラバン キャラバン |
E25系 | 2001.4~ | 12V | ○ | ニッサン系 | ||
E26系 | 2012.6~ | 12V | ○ | E26系キャラバン | |||
シビリアン | W41系 | 1999.2~ 2004.8 |
24V | ○ | - | 車両型式 B#W41系:24V |
|
2004.9~ 2008.5 |
12V 24V |
○ | - | 車両型式 A#W41系:24V D#W41系:12V |
|||
2008.6~ | 12V | ○ | W41系シビリアン (2008.6~) |
車両型式 D#W41系:12V E#W41系:12V |
|||
セレナ | C25系 | 2005.5~ | 12V | ○ | ニッサン系 | ||
C26系 | 2010.11~ | 12V | ○ | ニッサン系 | |||
C27系 | 2016.8~ | 12V | ○ | ニッサン系 | |||
C28系 | 2022.11~ | 12V | ○ | ニッサン系 | |||
ホンダ | オデッセイ | RC1/2/4系 | 2013.11~ | 12V | ○ | ホンダ系 | |
ステップワゴン | RG系 | 2005.5~ | 12V | ○ | ホンダ系 | ||
RK系 | 2009.10~ | 12V | ○ | ホンダ系 | |||
RP系 | 2015.4~ | 12V | ○ | - | |||
フリード | GB3/4、GP3系 | 2008.5~ | 12V | ○ | - | ||
GB5/6/7/8系 | 2016.9~ | 12V | ○ | ホンダ系 | |||
マツダ | プレマシー | CR系 | 2005.1~ | 12V | ○ | マツダ系 | |
CW系 | 2010.7~ | 12V | ○ | マツダ系 | |||
ビアンテ | CC系 | 2008.7~ | 12V | ○ | マツダ系 | ||
日野 | セレガ (いすゞ ガーラ) |
- | 2005.8~ | 24V | ○ | - | |
ブルーリボン (いすゞ エルガ) |
- | 24V | ○ | - | |||
メルファ (いすゞ ガーラミオ) |
- | 2004.8~ | 24V | ○ | - | ||
レインボー (いすゞ エルガミオ) |
- | - | 24V | ○ | - | ||
ふそう | エアロエース エアロキング エアロクイーン |
- | 2007.8~ | 24V | ○ | - | |
ローザ | - | 1997.10~ | 24V | ○ | ローザ |
取付実装例
各部品の設置例は下の実装例を参考にしてください。
![]() 【手順①】[拡大表示] |

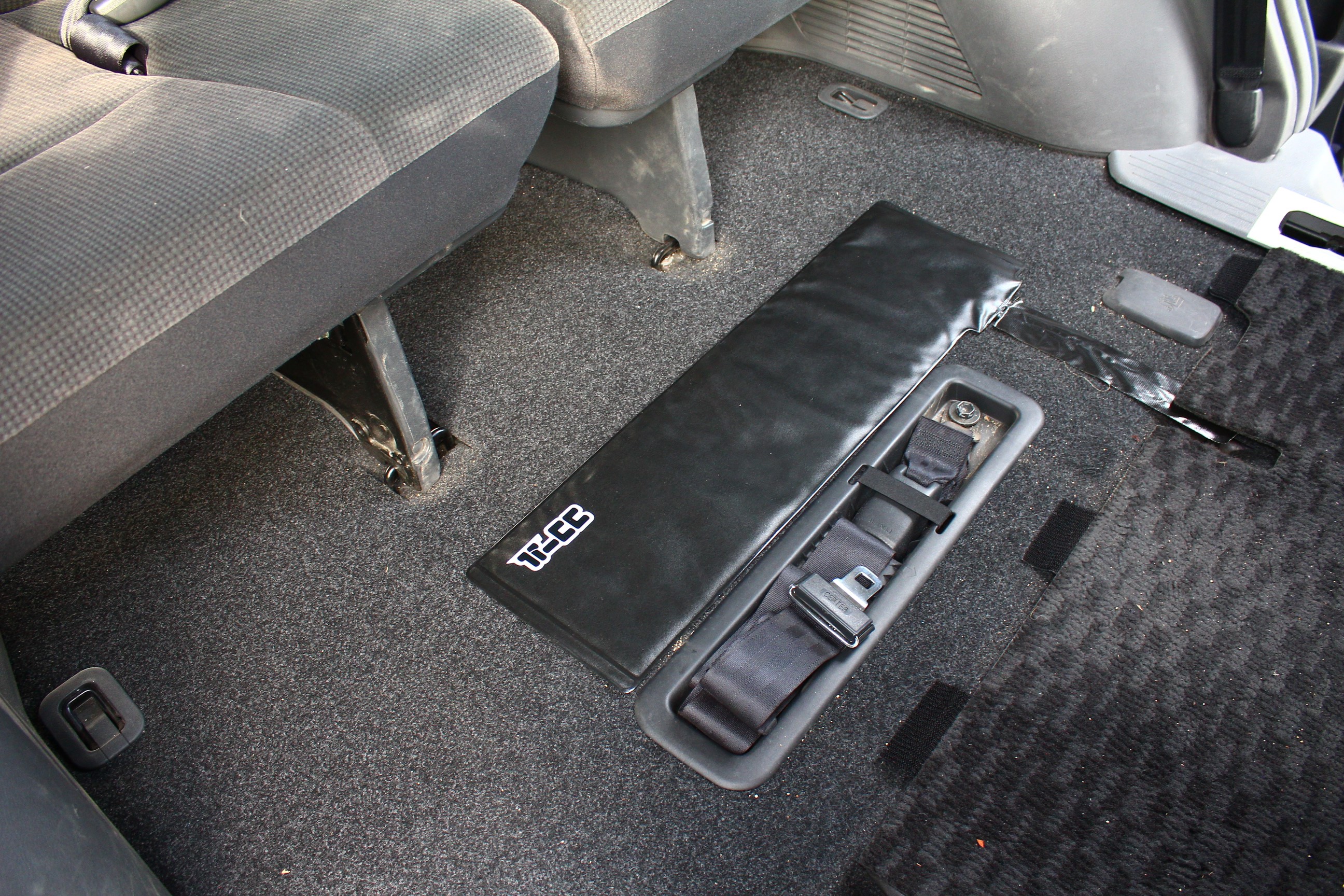

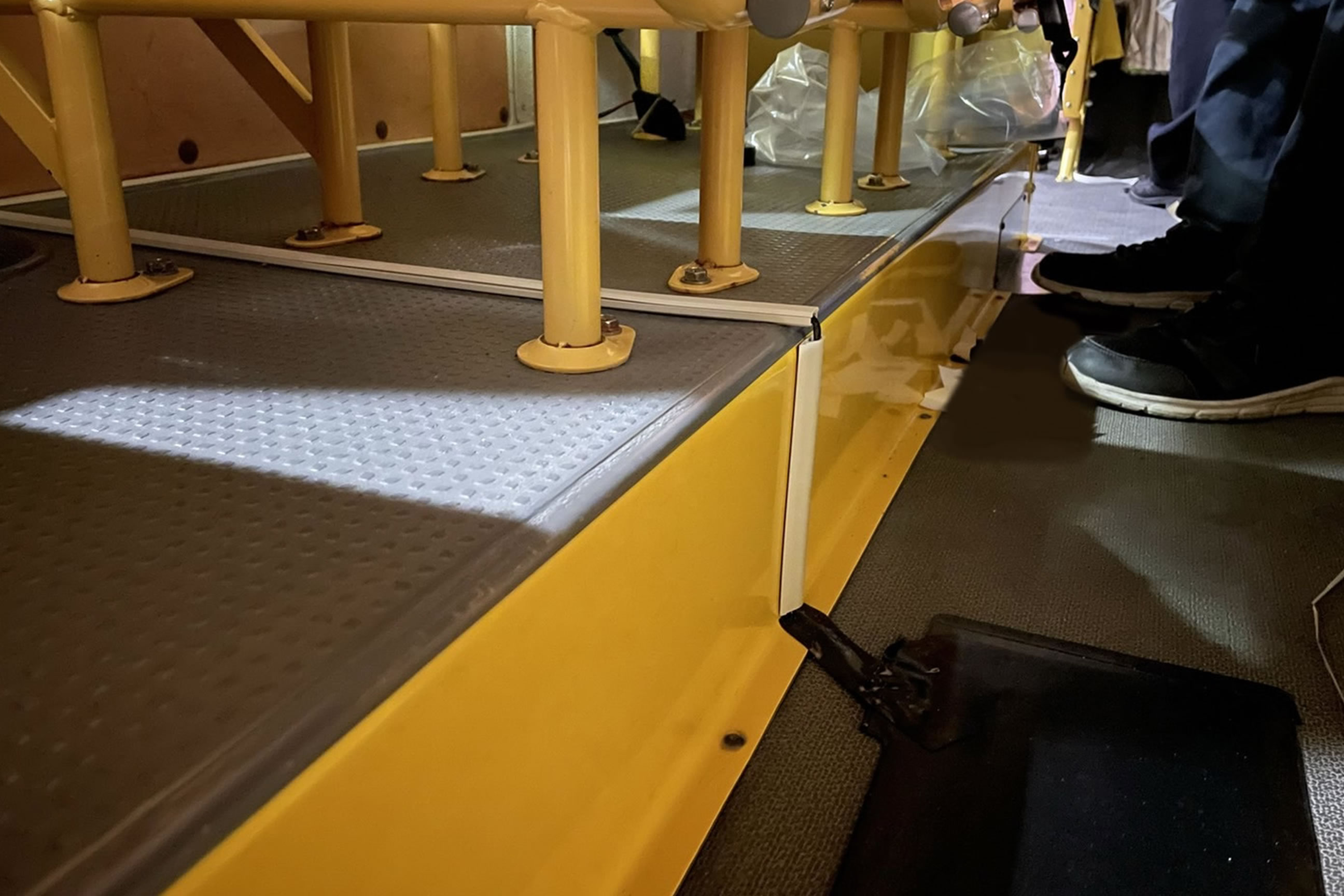

【手順①】 乗降口付近の園児が踏みやすい位置に設置します。 ※マットは平らな場所に折り曲げずに設置してください。 ダブルコードで延長し、制御装置部まで線を通します。 必要に応じて、マットに合わせてマットカバーを切断します。 ↓ |
![]() 【手順②】[拡大表示] |
【手順②】 マットの上にカバーを被せます。 ↓ |
![]() 【手順③】[拡大表示] |
【手順③】 マット自体に圧力がかからないよう、カバーの4辺を厚めのテープ等でフロアに貼り付けます。 【重要】 ・園児や職員がつまずかないように、マットやハーネスは、しっかり設置してください。 ・マットはそのまま設置せず、カバーの下に設置してください。 |
![]() 【ポイント】[拡大表示] |
【ポイント】 マット自体は固定せずに、マットカバーでマットが動かないようにしてください。 |
■2列目■ | |
![]() 【手順①】[拡大表示] |

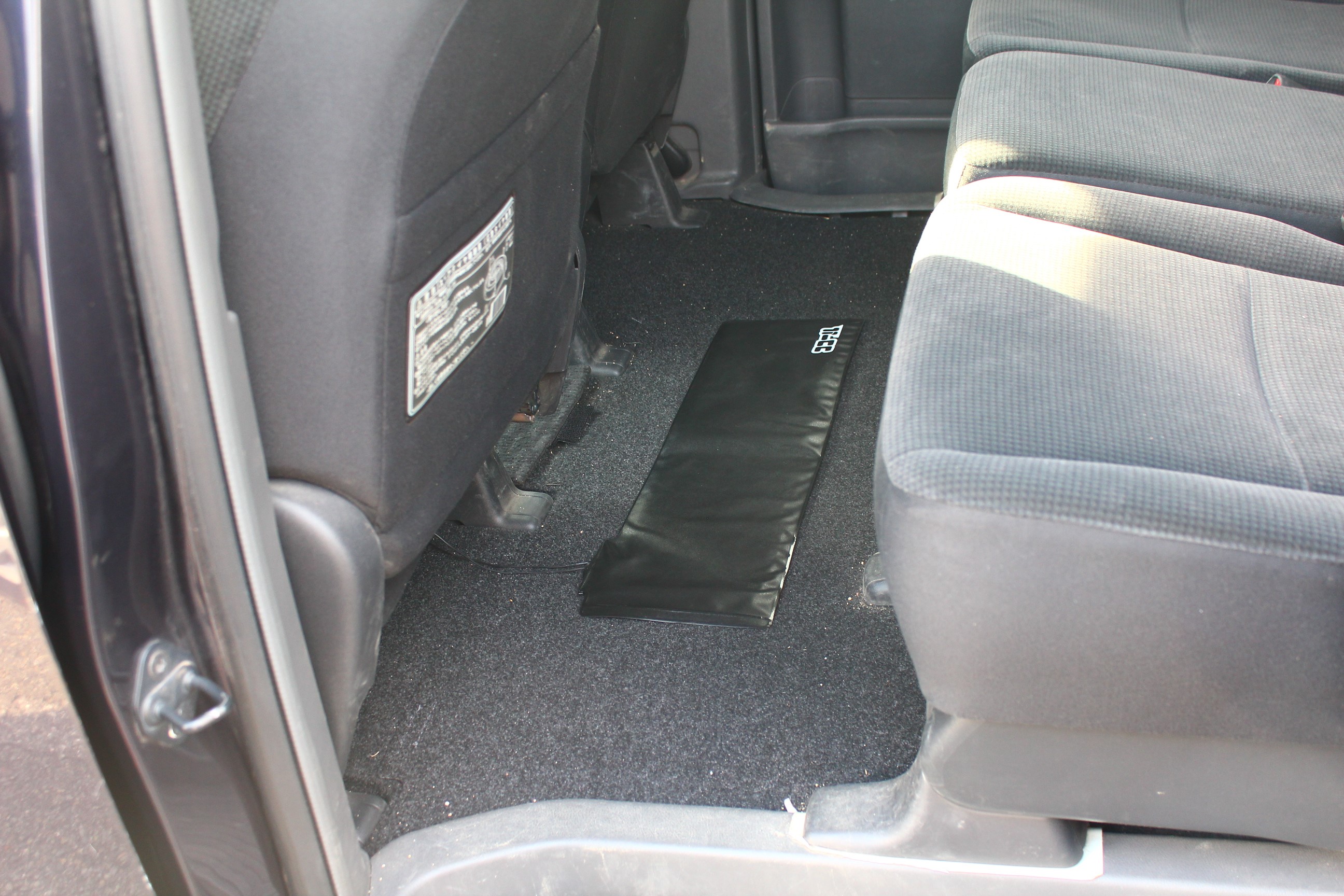

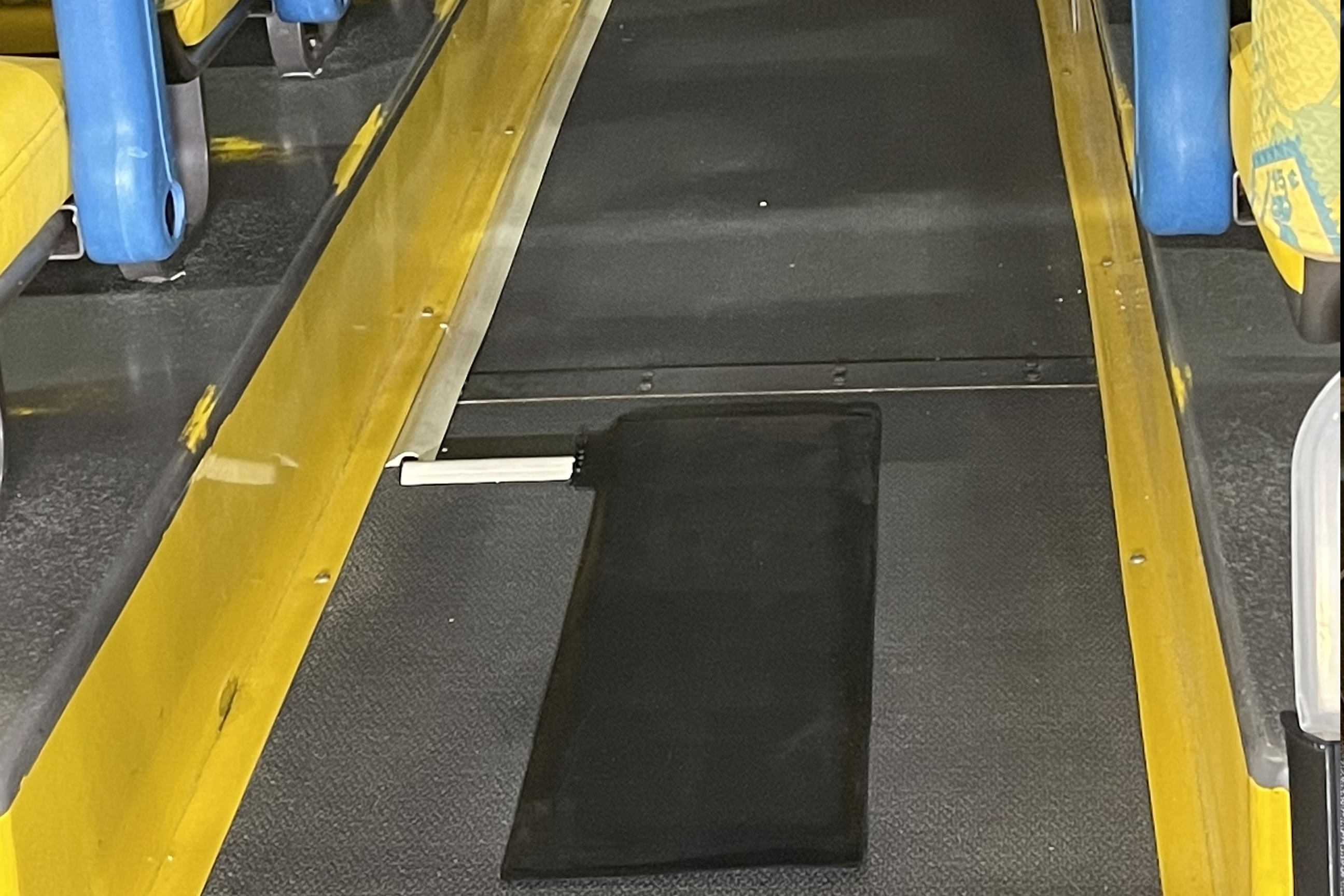

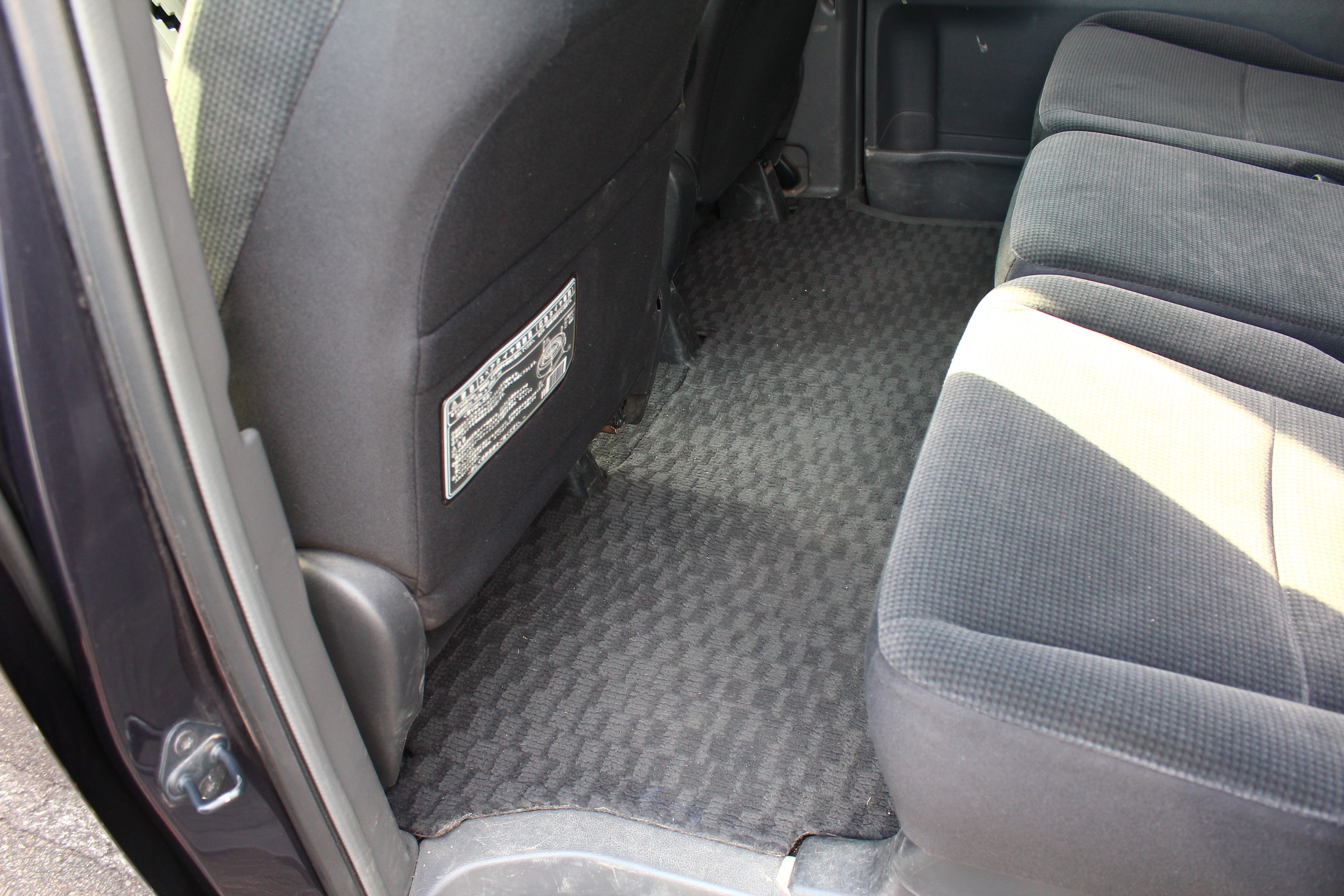

【手順①】 フロアの平らな場所にマットを設置します。 【重要】 マットは折り曲げたり、レール等を跨いだり、挟んだりしないでください。 ↓ |
![]() 【手順②】[拡大表示] |

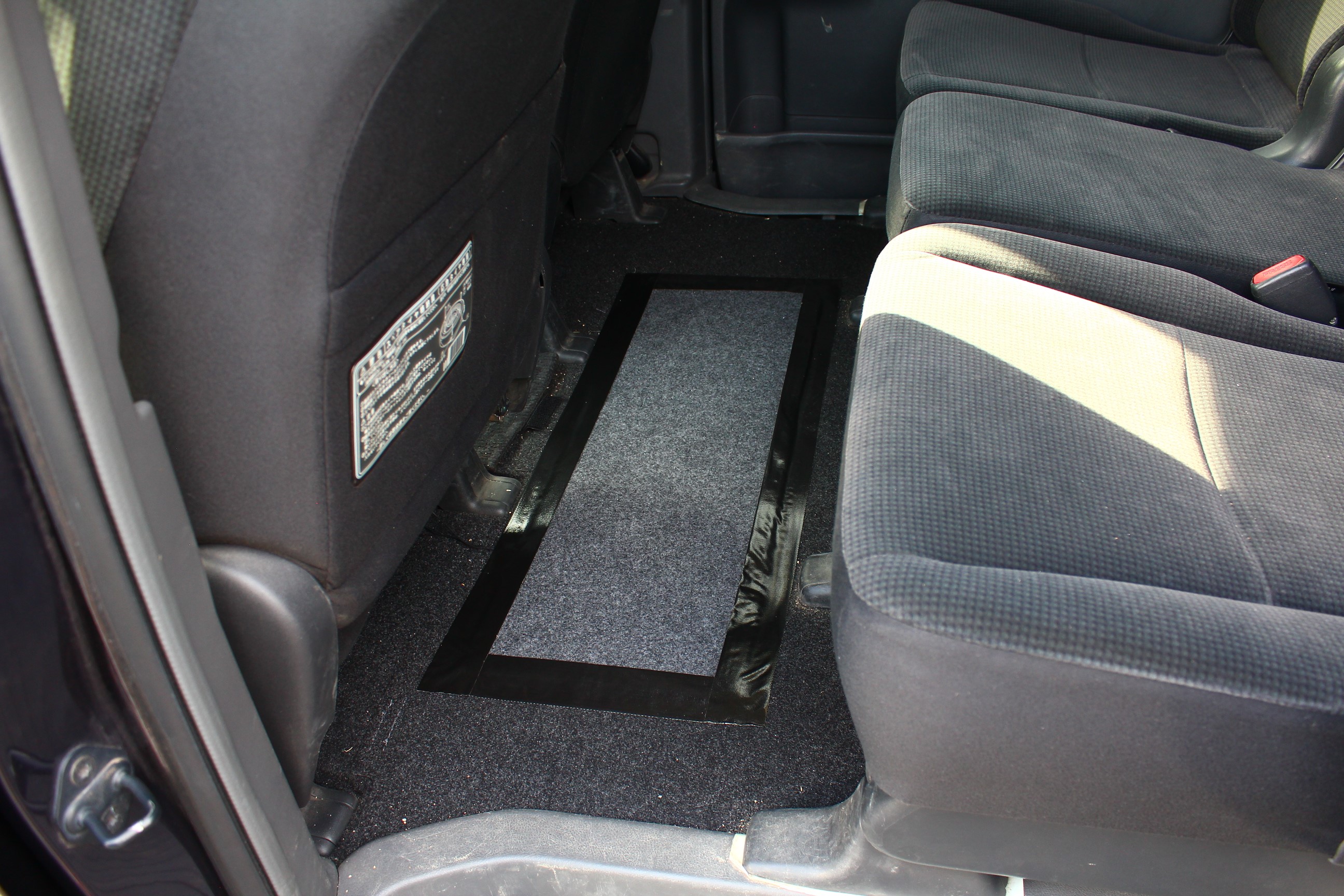

【手順②】 マットの上にカバーを被せ、マット自体に圧力がかからないよう、カバーの4辺を厚めのテープ等でフロアに貼り付けます。 |
![]() 【ポイント】[拡大表示] |
【ポイント】 マット自体は固定せずに、マットカバーでマットが動かないようにしてください。 ↓ |
![]() 【手順③】[拡大表示] |

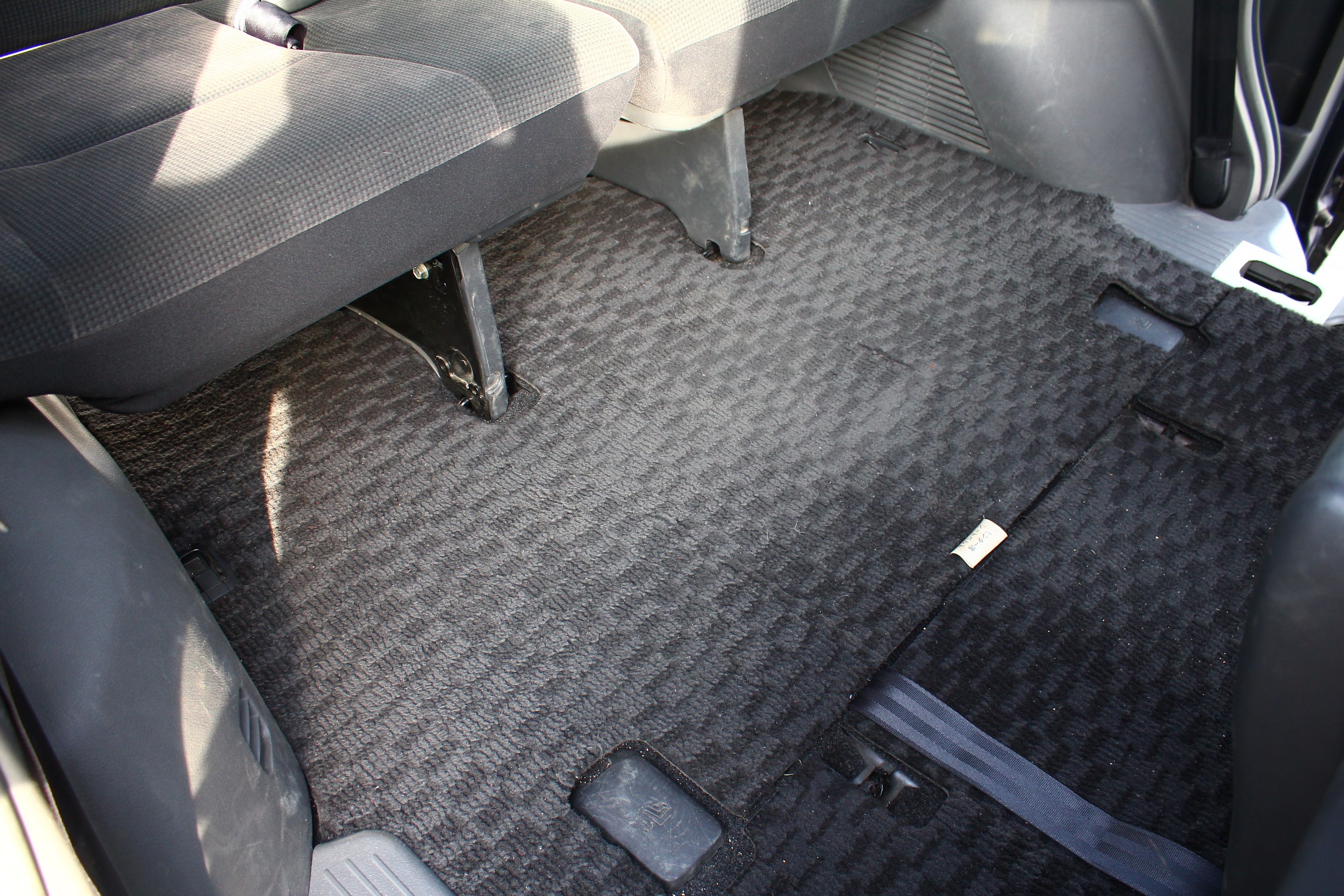

【手順③】 フロアマットを被せます。 |
■3列目■ | ||||
![]() 【手順①】[拡大表示] |
→ | ![]() 【手順②】[拡大表示] |
→ | ![]() 【手順③】[拡大表示] |
![]() [拡大表示] |

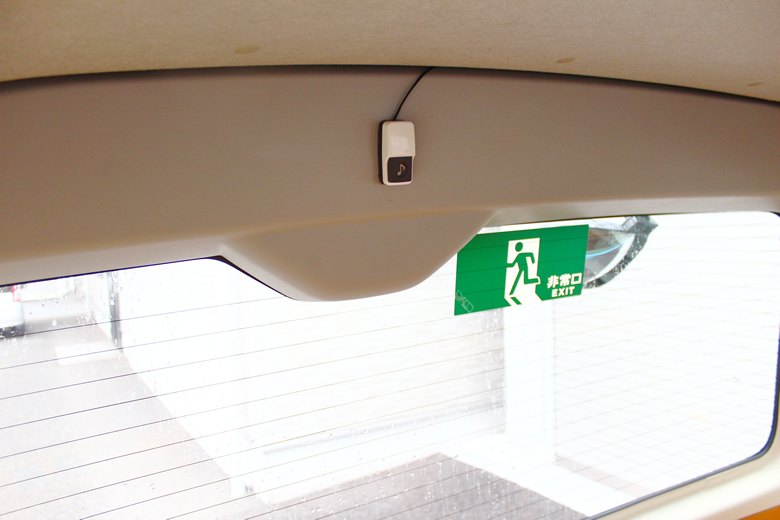

車両最後部に付属のビスで設置します。 ダブルコードで延長し、制御装置部まで線を通します。 バックドアが開いた際にコードに負荷がかからないようにしてください。 |
![]() [拡大表示] |

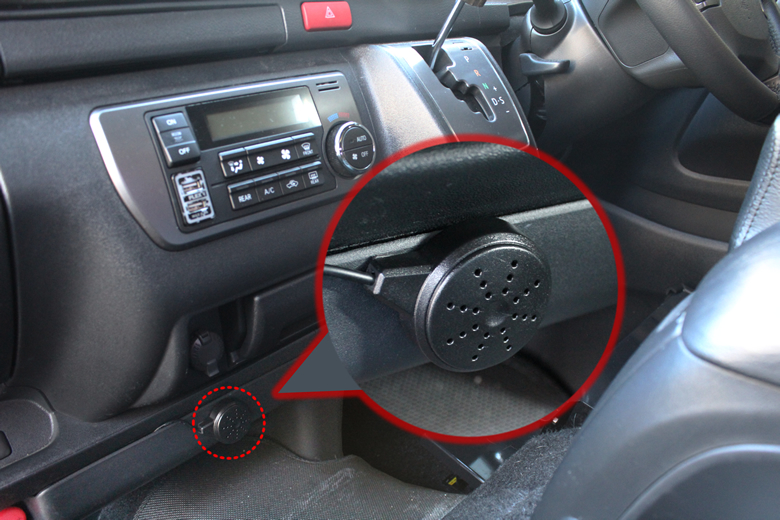

センターコンソール付近に両面テープで設置します。 |
![]() [拡大表示] |
運転席付近に両面テープで設置します。 |
![]() [拡大表示] |
乗降口付近などの園児が押しやすい位置に設置します。 |
