リモコン送信機セットアップ方法

ロックマンは、製品のバージョンによってセットアップ方法が異なります。
受信機のコネクタ配置をご確認ください。

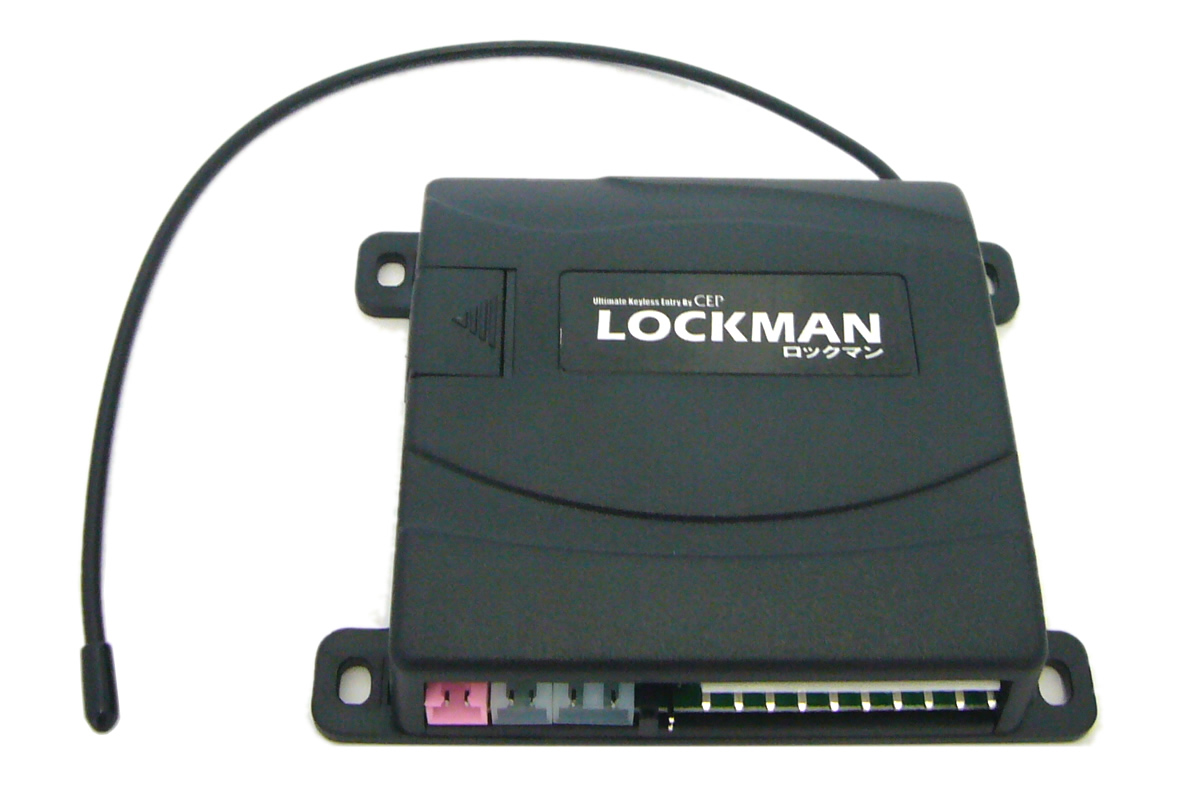

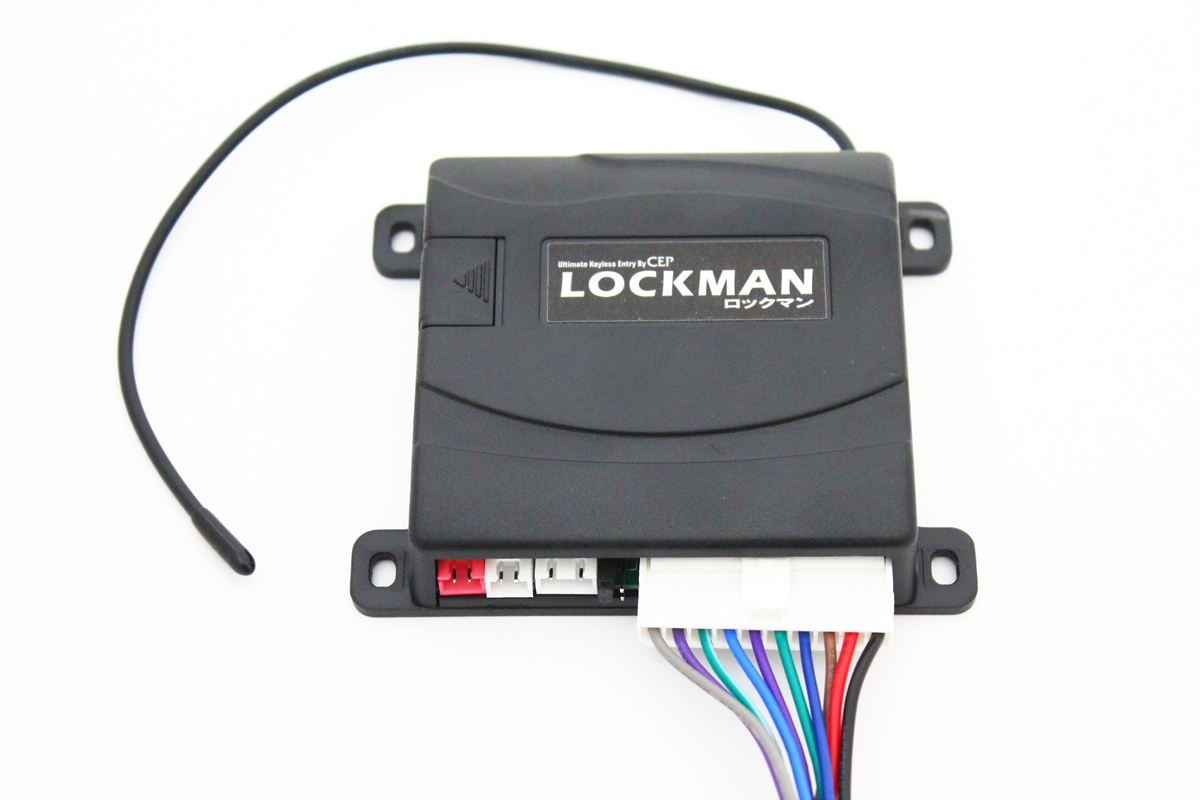

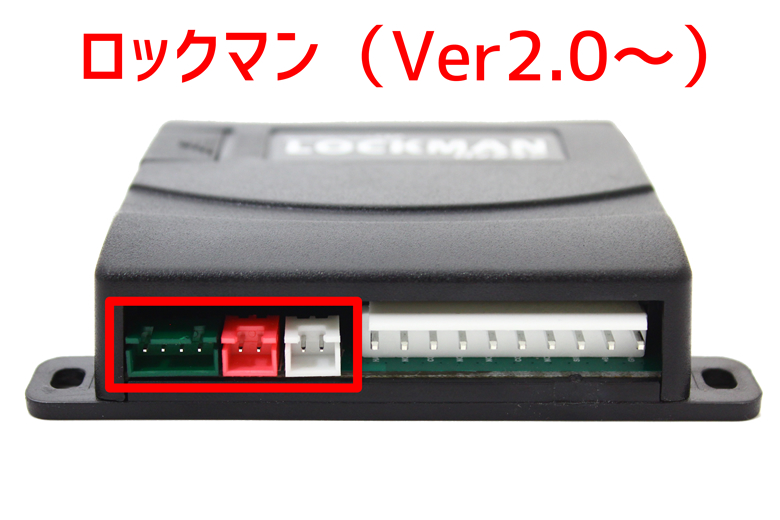

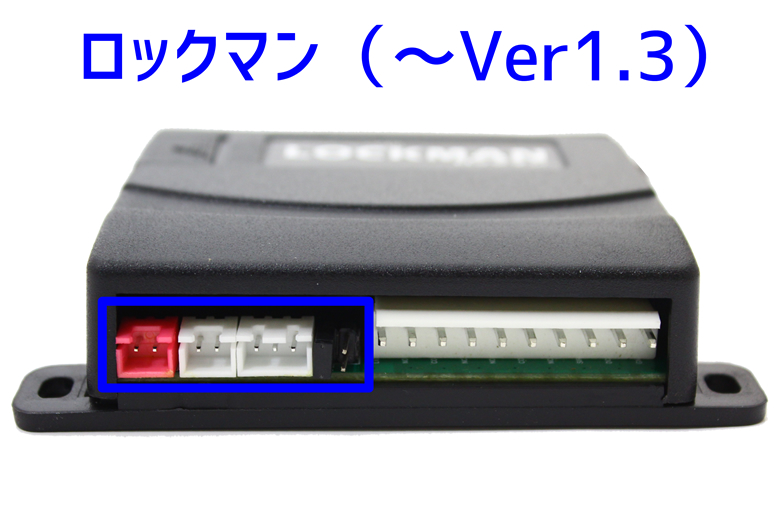

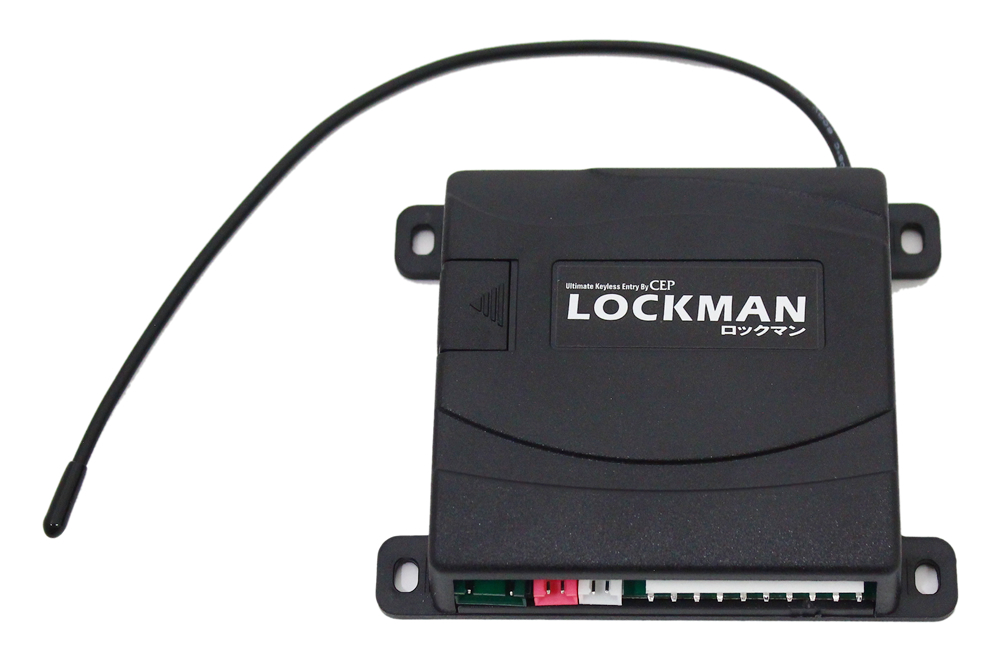

ロックマン（Ver2.0〜） ロックマン（〜Ver1.3）





��LOCKMAN(ロックマン)Ver2.0〜の場合





セットアップ手順1
１． メインハーネスを接続し、電源が 入った状態でセットアップを行ってください。

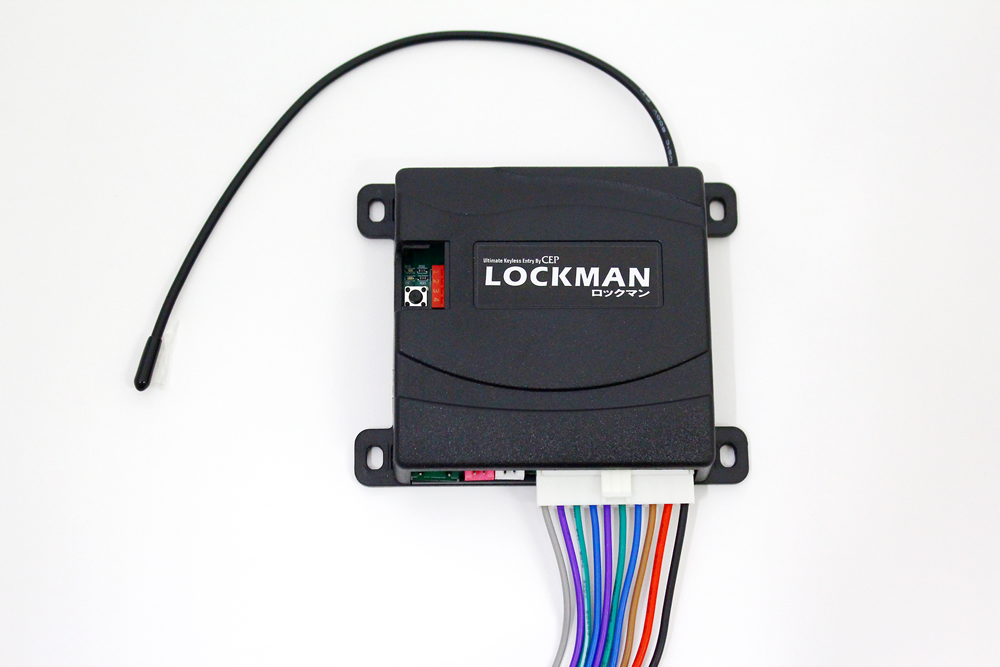

２．受信機左側のカバーをスライドして外します。


セットアップ手順2

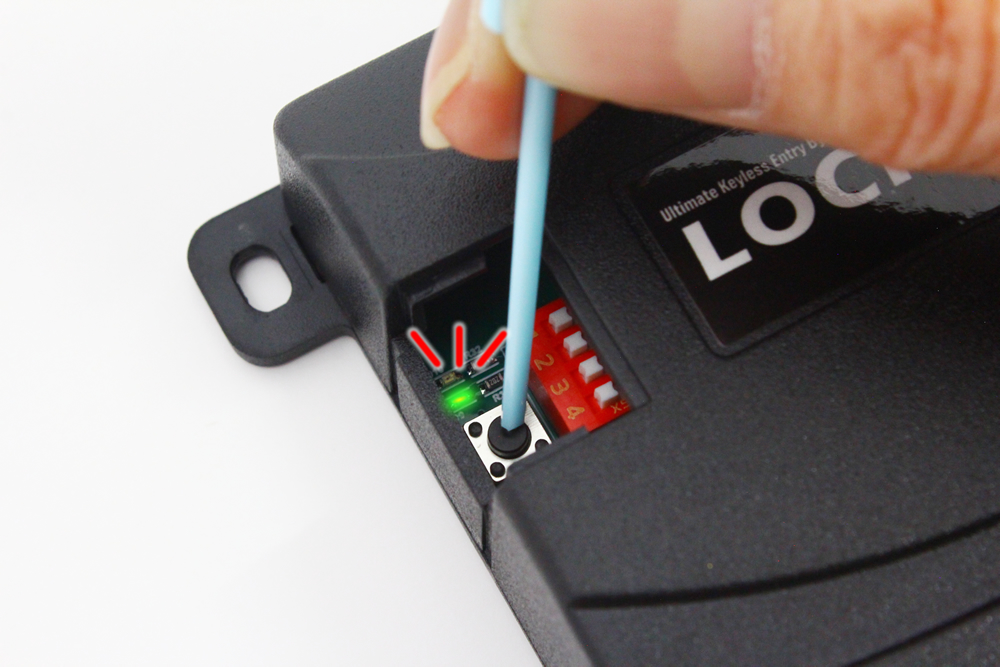

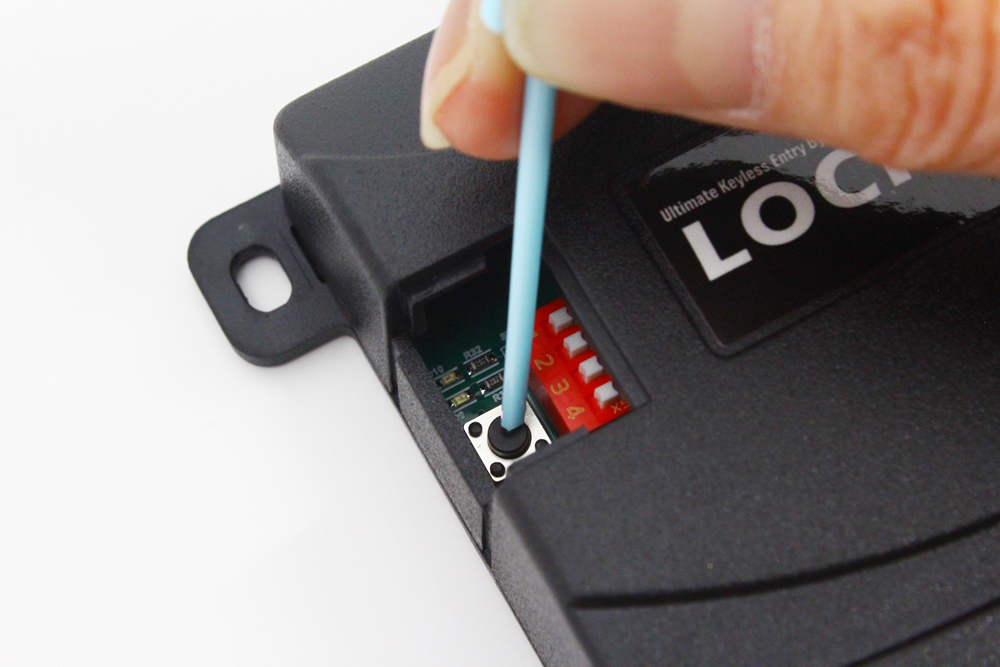

１．細い棒などで、セットアップボタンを約３秒間、赤色LEDが点灯するまで長押しします。

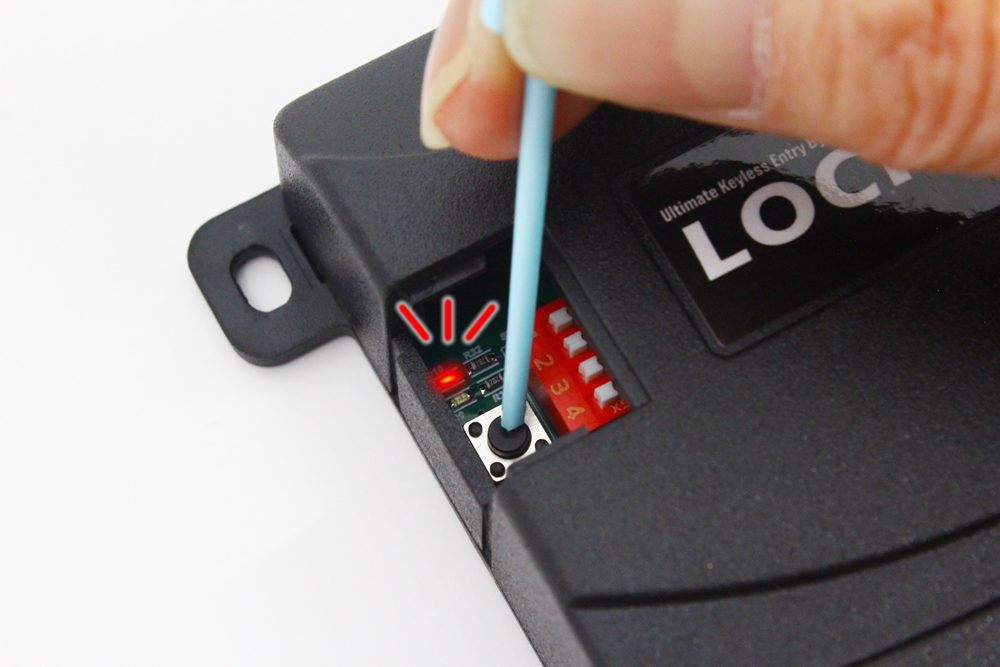

２．赤色LEDが点灯したら、セットアップボタンを押すのをやめてください。
※１０秒間長押ししてしまうとセットアップされたリモコンが
全て削除されてしまいますのでご注意ください。


セットアップ手順3
セットアップしたいリモコンを、以下の手順で作業してください。

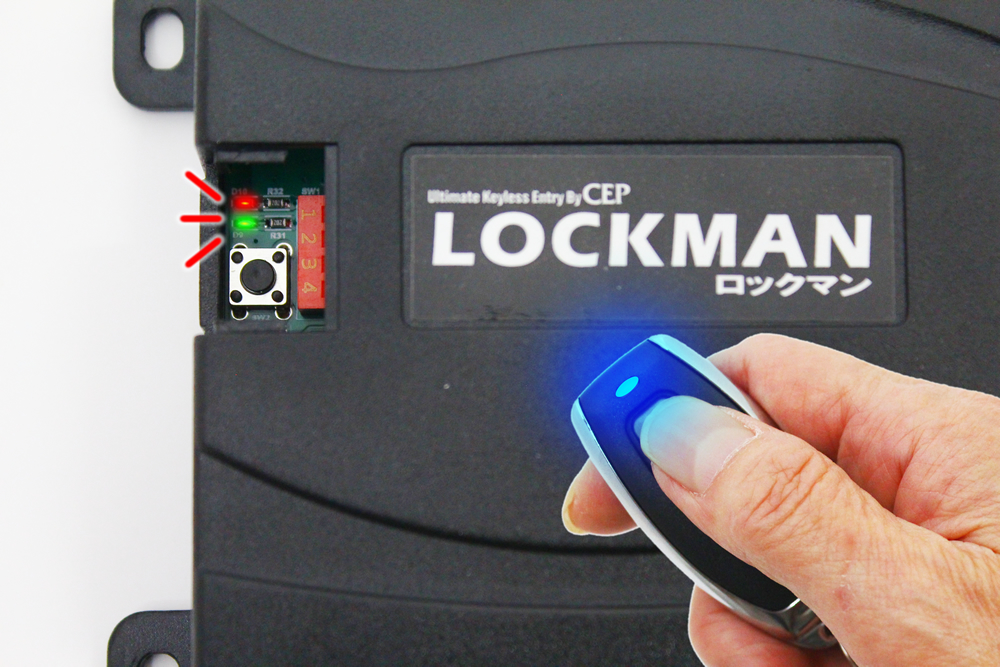

１．赤色LED点灯中に、リモコンのロックボタンを、短く１回押す。
リモコンのロックボタンを押すたびに緑色LEDが１回点滅します。
※ボタンを何度も押してしまうと、同じリモコンが受信機に重複して
登録されてしまうため、必ずリモコン１個につきボタンは１回のみ押してください。

登録したいリモコンが複数ある場合は、残りも 同じように
リモコンのボタンを、短く１回押して登録してください。

※１つの受信機に合計６個まで登録可能です。


セットアップ手順4
１．リモコンの登録が終わったら、セットアップボタンを短く１回押します。
赤色LEDが消灯し、 セットアップモードを終了します。

２．リモコンが全て作動することを確認して完了です。



※登録されているリモコンの削除方法
※リモコンを紛失してしまった場合など、 リモコンを全て削除したい場合に行います。


１．セットアップボタンを１０秒間、長押しします。
２秒後にセットアップモードに入り、赤色LEDが点灯しますがそのままセットアップボタンを押し続けてください。

２．緑色LEDが５回点滅したら、セットアップボタンを押すのをやめてください。リモコンの登録が全て削除されます。

３．セットアップ手順２に戻り、使用したいリモコンを受信機に登録してください。





��LOCKMAN(ロックマン)〜Ver1.3・ソニックスタート�轡螢皀灰麌佞�の場合




セットアップ手順1
・メインハーネスを接続し、電源が 入った状態でセットアップを行ってください。


セットアップ手順2

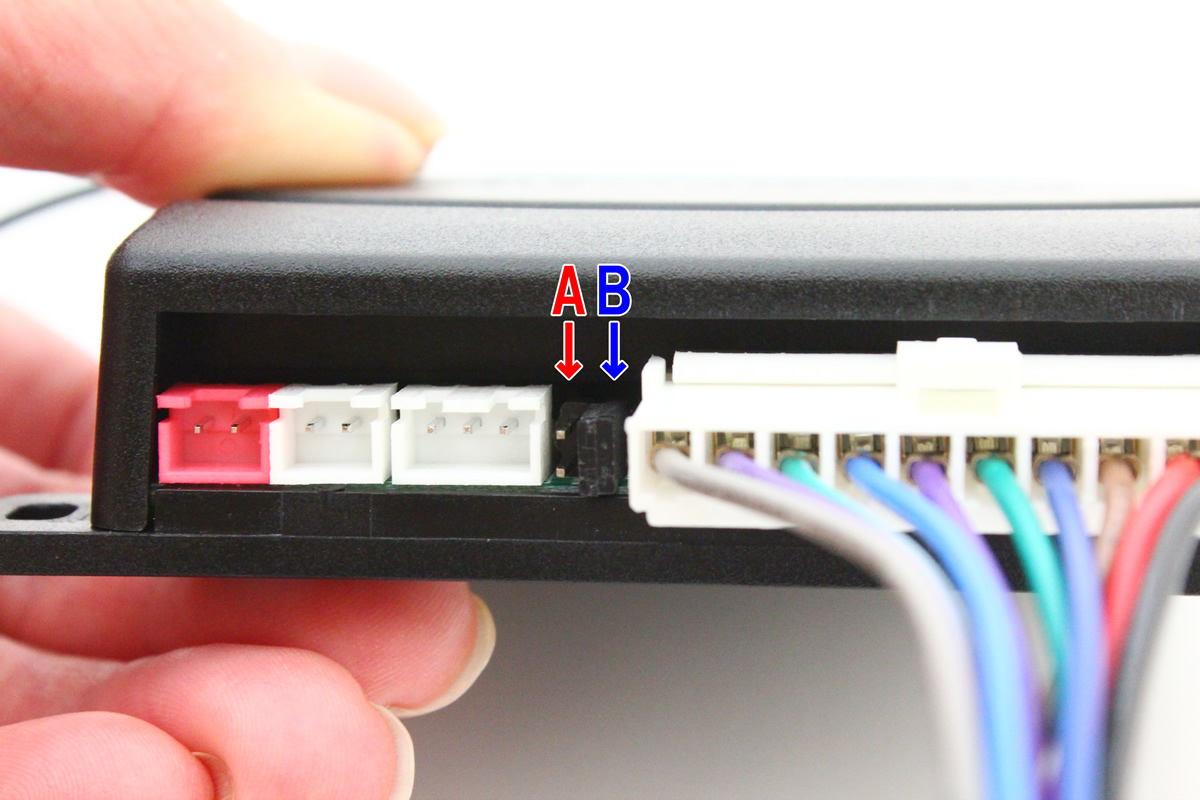

１．１０ピンコネクターの隣のジャンパーピン（黒い樹脂）をA位置からB位置へセットします。

２．ジャンパーピンをB位置にセットすると、ハザードランプが一回点灯します。
（ハザードの配線をされていない場合は受信機のリレーの音で確認してください。）


セットアップ手順3
既存のリモコンも含め、セットアップしたいリモコンすべて、以下の手順で作業してください。

１．ロックボタンを約0.5秒間、短く１回押す。

押すたびにハザードが１回点灯します。
サイレンを接続している場合、サウンドが１回鳴ります。
残りのリモコンも同じように操作します。

２．ジャンパーピンをB位置からA位置に戻します。

３．リモコンが作動することを確認する。

※1つの受信機に合計６個まで登録可能です。





��ベーシックタイプキーレスの場合


セットアップ手順1

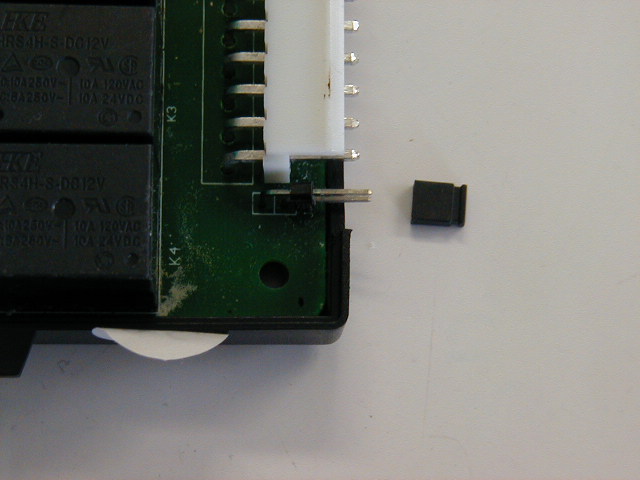

１０ピンコネクターの隣の黒いジャンパーピン（JP1）を外し、右隣のJP3にセットします。


セットアップ手順2
セットアップ方法（キーレス）
※ハーネスは挿したまま作業してください。
１．ジャンパーピンをＪＰ３にセットし、ハザードランプが一回点灯するのを確認する。

２．セットアップしたいリモコンのロックボタンを１回押す。
サウンドアンサーバックの場合のみサウンドが１回鳴ります。
残りのリモコンも同じように操作します。

３．ＪＰ３のジャンパーピンを外し、元通りの場所にセットする。

４．リモコンが作動することを確認する。

※1つの受信機に合計６個まで登録可能です。





�ぅ愁縫奪�スタート�供Ε后璽僉璽�ーレス�供Ε后璽僉璽札�ュリティ�兇両豺�




セットアップ手順1

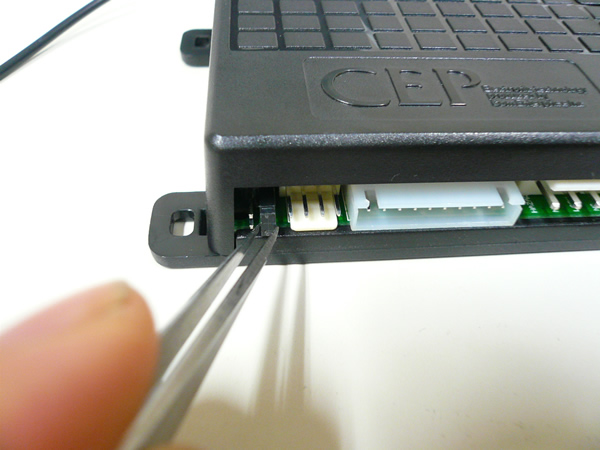

左端の隣の黒いジャンパーピン（JP1）を外し、右隣のJP3にセットします。


セットアップ手順2
セットアップ方法（キーレス）
１．ジャンパーピンをＪＰ３にセットし、ハザードランプが一回点灯するのを確認する。

２．セットアップしたいリモコンのロックボタンを１回押す。
サウンドアンサーバックの場合のみサウンドが１回鳴ります。
残りのリモコンも同じように操作します。

３．ＪＰ３のジャンパーピンを外し、元通りの場所にセットする。

４．リモコンが作動することを確認する。





�サ譽�ーレスの場合

セットアップ手順1
１０ピンコネクターの隣の黒いジャンパーピンを外します。


セットアップ手順2
写真のようにマイナスドライバー等でカバーを外します。
(マイナスドライバーを挿し込み、ひねるようにすると外れます。)


セットアップ手順3
準備1で外したジャンパーピンをJP3にセットします。


セットアップ手順4
セットアップ方法（キーレス）
※ハーネスは挿したまま作業してください。
１．ジャンパーピンをＪＰ３にセットし、ハザードランプが点灯するのを確認する。

２．セットアップしたいリモコンのロックボタンを１回押す。
サウンドアンサーバックの場合のみサウンドが１回鳴ります。
残りのリモコンも同じように操作します。

３．ＪＰ３のジャンパーピンを外し、元通りの場所にセットする。

４．２個のリモコンが作動することを確認する。

５．受信機のカバーをし元通りにする。

※1つの受信機に合計６個まで登録可能です。




�Φ譽后璽僉璽�ーレス・旧スーパーセキュリティの場合
セットアップ手順1

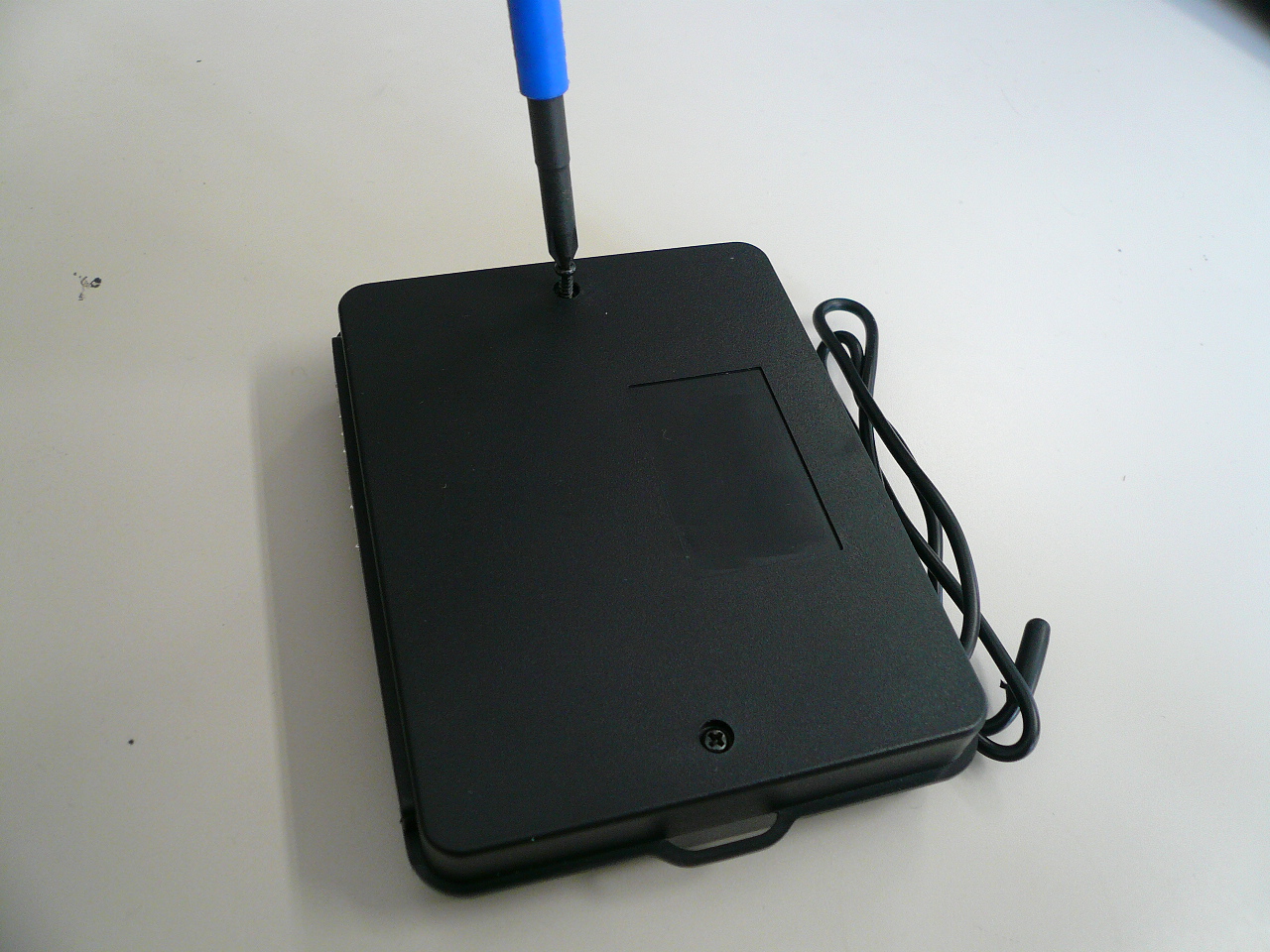

受信機の底のビスを２本外します。
セットアップ手順2
JP3の片方にささっている黒いジャンパーピン
を外します。
（JP4にささっている場合もあります。）
セットアップ手順3

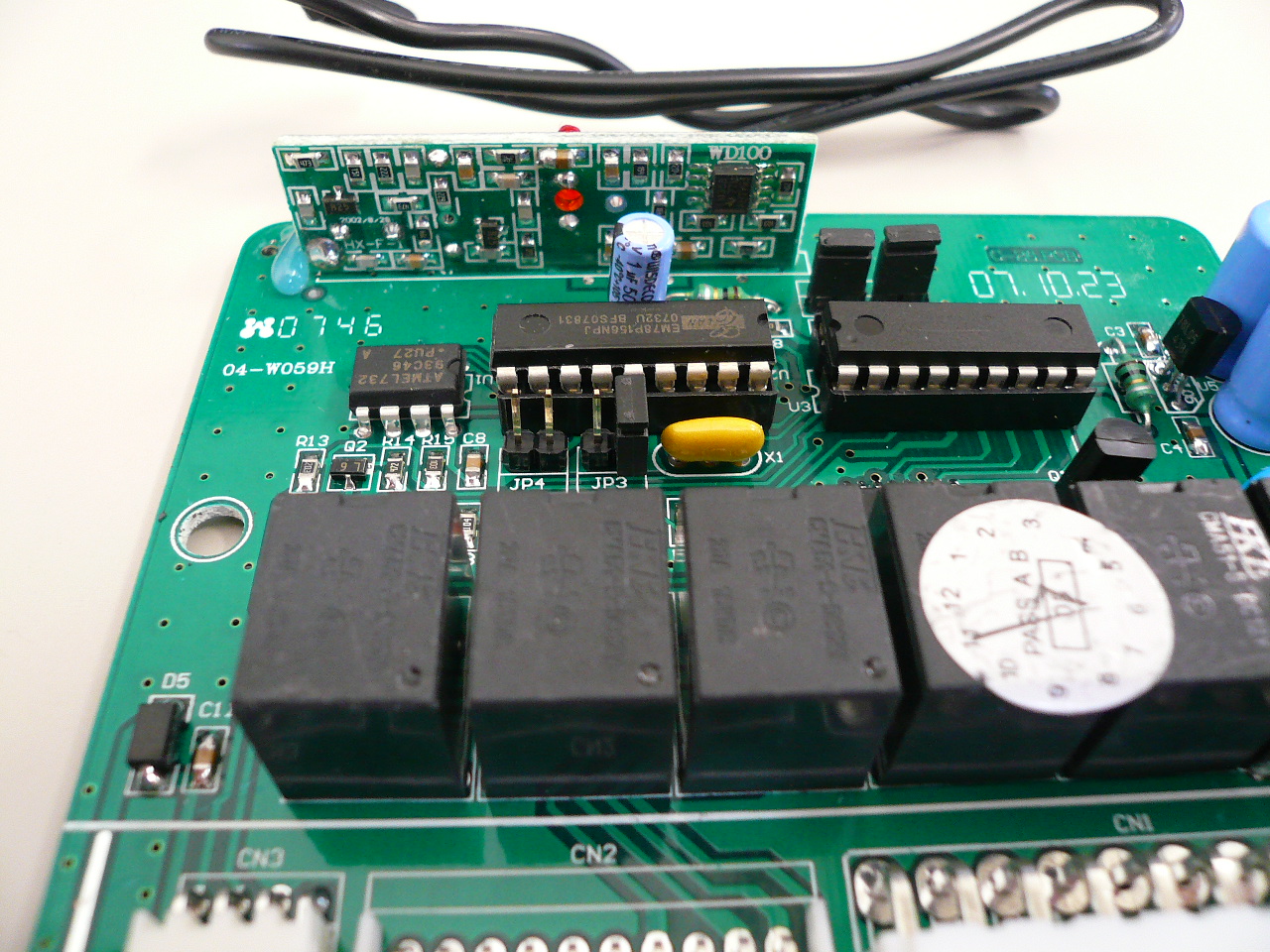

外したジャンパーピンを写真のＪＰ３にセットします。
セットアップ手順4
セットアップ方法
※ハーネスは挿したまま作業してください。
１．ジャンパーピンをＪＰ３にセットし、ハザードランプが一回点灯するのを確認する。

２．セットアップしたい１個目リモコンのロックボタンを１回押す。
サウンドアンサーバックの場合のみサウンドが１回鳴ります。
残りのリモコンも同じように操作します。

３．ＪＰ３のジャンパーピンを外し、元通りの場所にセットする。

４．２個のリモコンが作動することを確認する。

５．受信機のカバーをし元通りにする。

※1つの受信機に合計６個まで登録可能です。





�У譽�ーレスの場合
セットアップ手順1
受信機の底のビスを４本外します。
セットアップ手順2
１０ピンコネクターの隣の黒いジャンパーピンを外します。
セットアップ手順3
外したジャンパーピンを写真のＪＰ３にセットします。
セットアップ手順4
セットアップ方法
※ハーネスは挿したまま作業してください。
１．ジャンパーピンをＪＰ３にセットし、ハザードランプが２回点滅するのを確認する。
ただし、セキュリティシステムをご注文された方は、
点滅しないので、５秒後に次の処理をして下さい。

２．セットアップしたい１個目リモコンのロックボタンを１回押す。
この時ハザードランプが１回点滅するのを確認する。
ただし、セキュリティシステムをご注文された方は、
点滅しないので、５秒後に次の処理をして下さい。

３．セットアップしたい２個目リモコンのロックボタンを１回押す。
この時ハザードランプが１回点滅するのを確認する。
　ただし、セキュリティシステムをご注文された方は、
点滅しないので、５秒後に次の処理をして下さい。

４．ＪＰ３のジャンパーピンを外し、元通りの場所にセットする。

５．２個のリモコンが作動することを確認する。

６．受信機の蓋をし、ねじを締めて元通りにする。
　※リモコンは最大２個までしか登録できません。
